Vlastnosti
Katalogový list
Parametry
| Typ | H [m] | Hc [m] | E [m] | D1 [mm] | D2 [mm] | D3 [mm] | Vrcholový tah [N] |
|---|---|---|---|---|---|---|---|
| LBH 3 - B | 3,00 | 3,60 | 0,60 | 114 | 76 | 60 | 550 |
| LBH 3,5 - B | 3,50 | 4,10 | 0,60 | 114 | 76 | 60 | 530 |
| LBH 4 - B | 4,00 | 4,60 | 0,60 | 114 | 76 | 60 | 510 |
| LBH 4,5 - B | 4,50 | 5,30 | 0,80 | 114 | 76 | 60 | 480 |
| LBH 5 - B | 5,00 | 5,80 | 0,80 | 114 | 76 | 60 | 430 |
| LBH 5,5 - B | 5,50 | 6,30 | 0,80 | 114 | 76 | 60 | 410 |
| LBH 6 - B | 6,00 | 6,80 | 0,80 | 114 | 76 | 60 | 380 |
| LBH 7 - B | 7,00 | 8,00 | 1,00 | 114 | 76 | 60 | 360 |
| LBH 8 - B | 8,00 | 9,00 | 1,00 | 114 | 89 | 60 | 340 |
| LBH 9 - B | 9,00 | 10,00 | 1,00 | 114 | 89 | 60 | 320 |

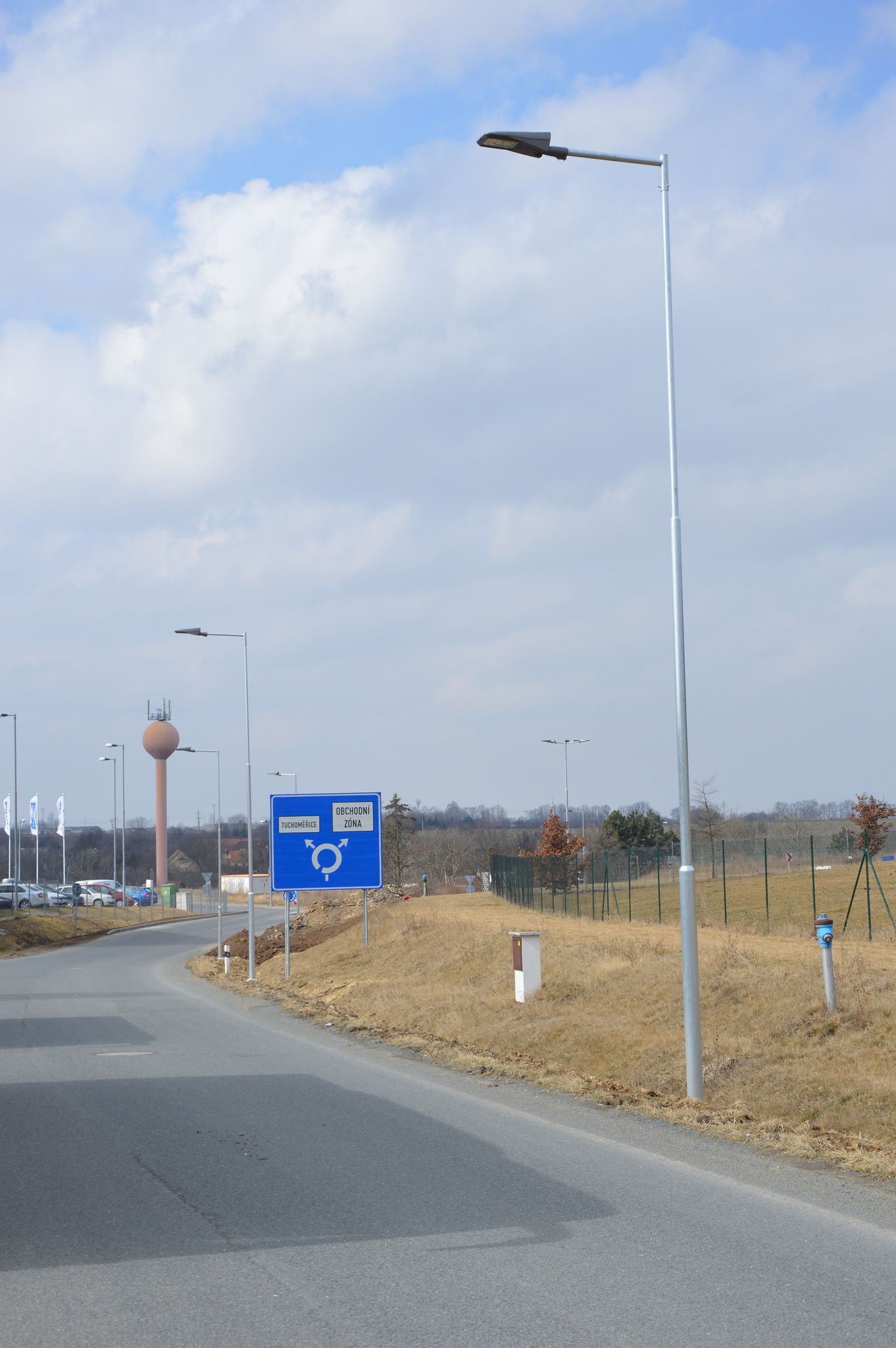

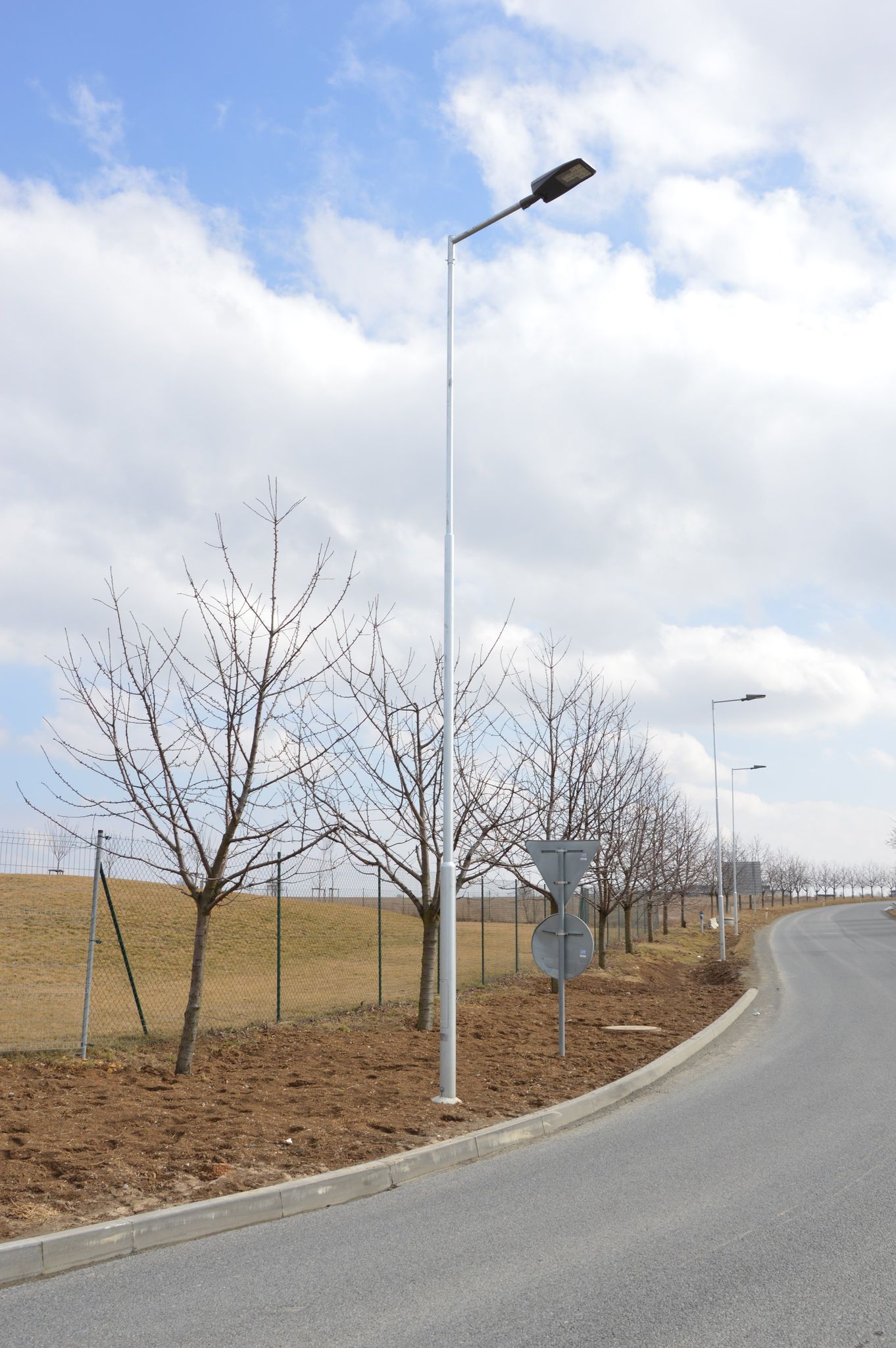

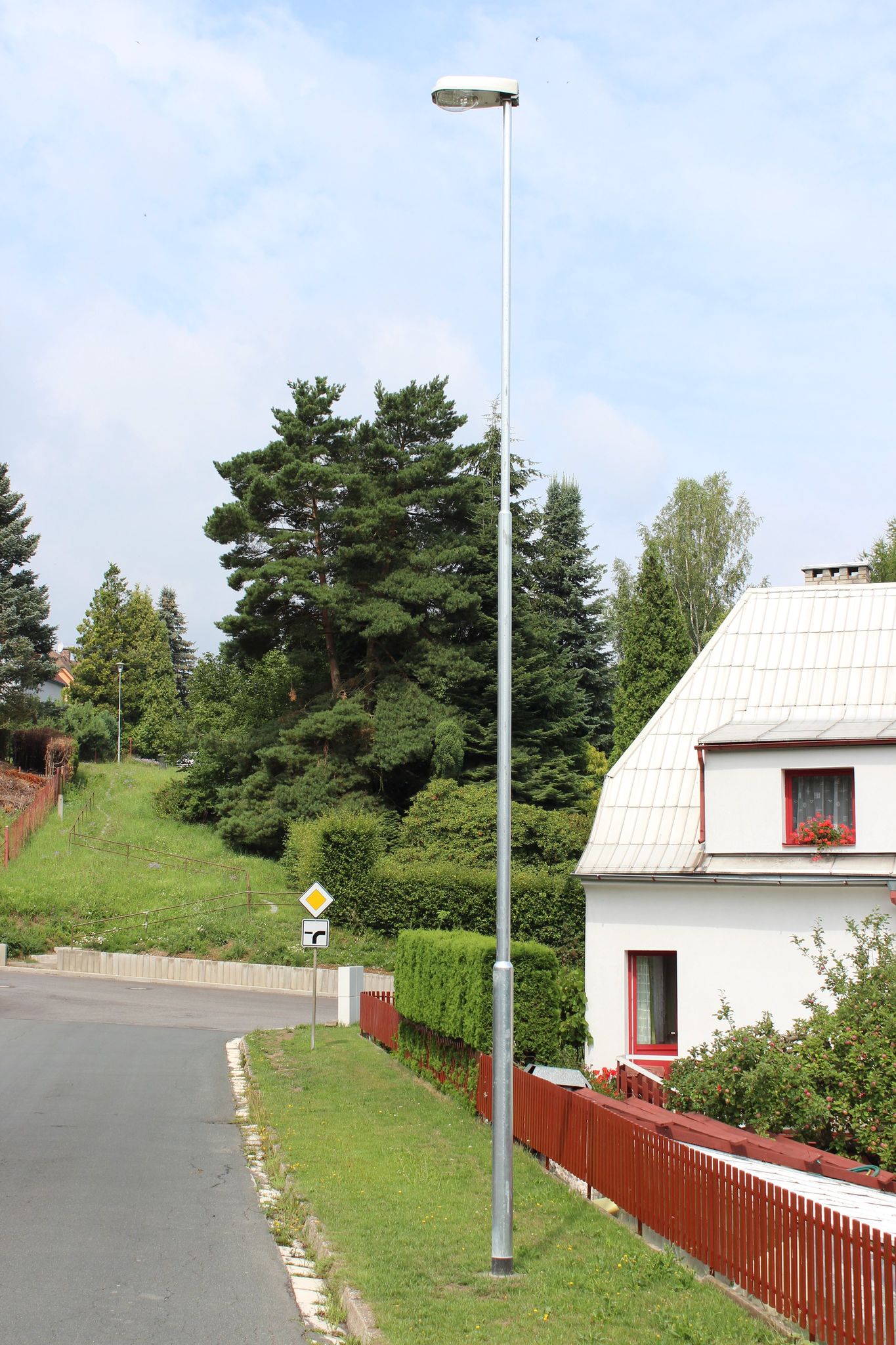

Popis
Stožár "LBH B" je vhodný pro osazení výložníky typu:
- SK, SV, UD na průměr dříku 60 mm, s vyložením do 500 mm
Počet ramen výložníku a jejich délka závisí na výšce stožáru a jeho celkovém zatížení.
Podívejte se, jaké jsou ještě možnosti povrchové úpravy produktů.
