Vlastnosti
Katalogový list
Parametry
| Typ | H [m] | Hc [m] | E [m] | D1 [mm] | D2 [mm] | D3 [mm] | Vrcholový tah [N] |
|---|---|---|---|---|---|---|---|
| JŽ 10 | 9,20 | 10,70 | 1,50 | 219 | 159 | 114 | 730 |
| JŽ 12 | 11,20 | 12,70 | 1,50 | 219 | 159 | 114 | 824 |
| JŽ 14 DD | 13,20 | 14,70 | 1,50 | 219 | 159 | 114 | 922 |
| JŽ 10/2LL | 9,20 | 10,20 | 1,00 | 159 | - | 114 | 720 |
| JŽ 10 L | 9,20 | 10,70 | 1,50 | 168 | 133 | 108 | 730 |
| JŽ 12 L | 11,20 | 12,70 | 1,50 | 168 | 133 | 108 | 925 |
| JŽ 14 LDD | 13,20 | 14,70 | 1,50 | 168 | 133 | 108 | 930 |
DD...dvoudílný
Výložník obloukový - typ V 1 - 900
| Typ | B [mm] | A [mm] | Hmotnost [kg] | Plocha [m²] |
|---|---|---|---|---|
| V 1 - 900 | 1200 | 900 | 17 | 0,50 |
Příslušenství stožáru JŽ a JŽ L pro ČD
| Příslušenství |
|---|
| Klika JŽ |
| Mísa JŽ |
| Navíjedlo JŽ |
| Lano JŽ |
| SŽRP - TR |
| SŽRP - PCHB |
| SŽRP |
Popis

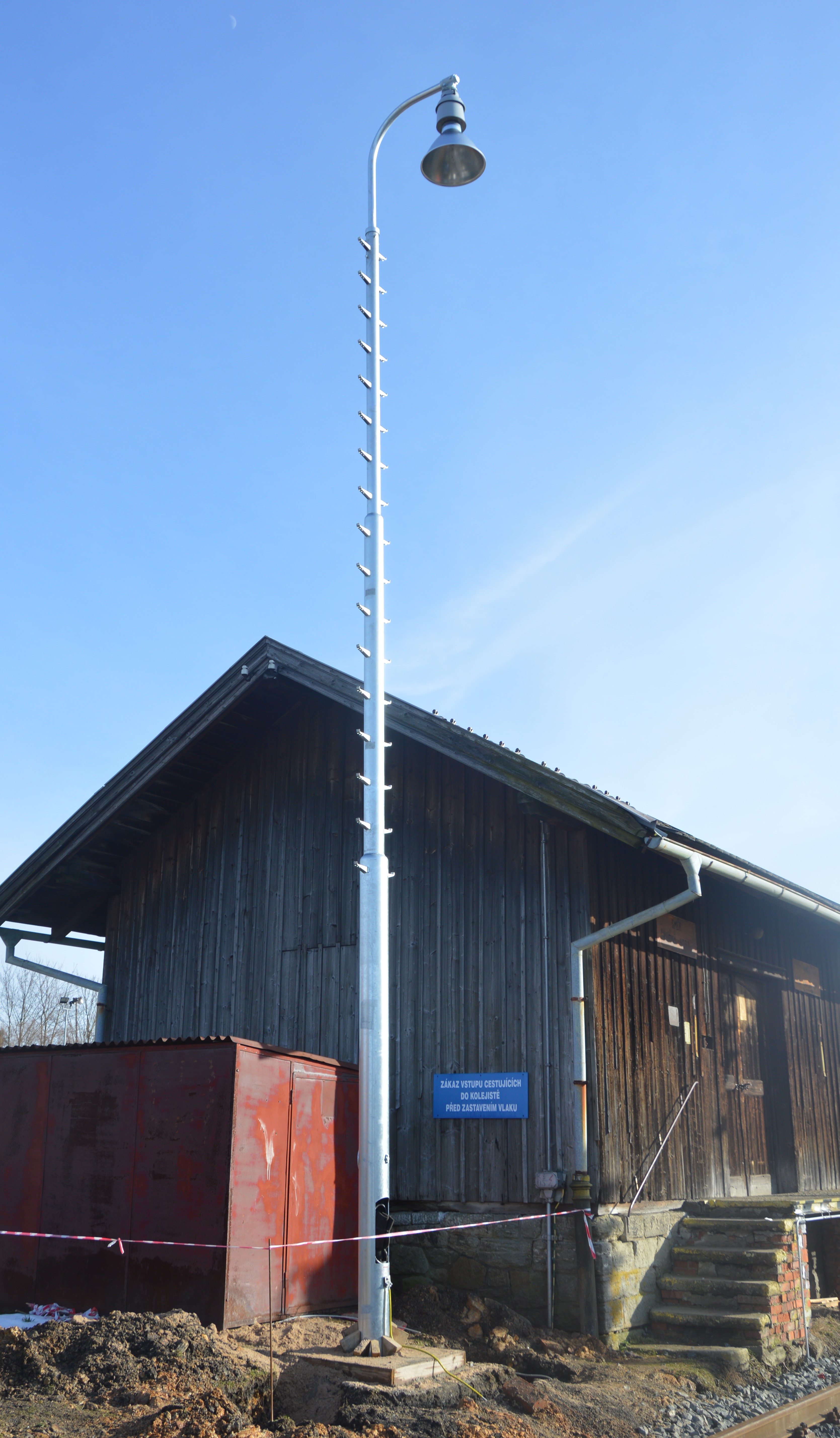

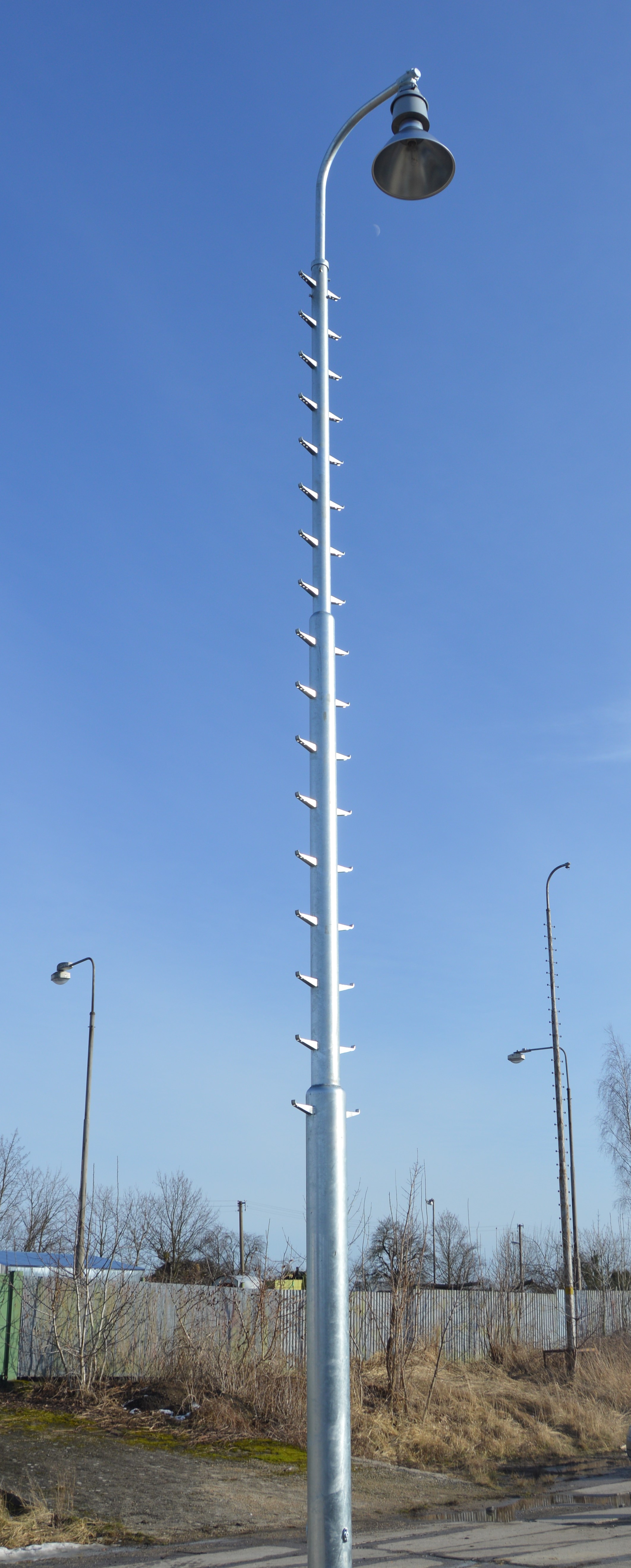

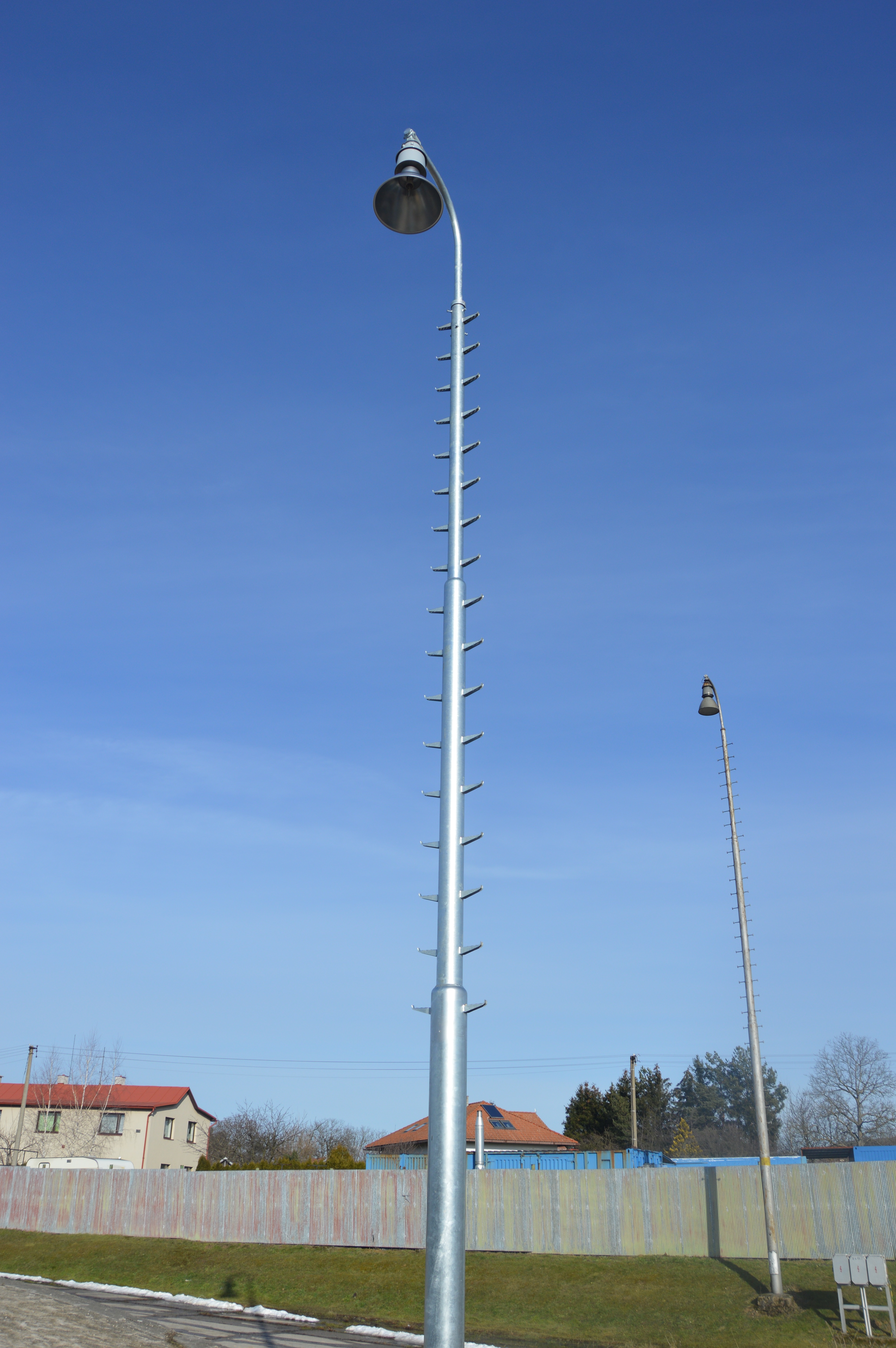

Ocelové stožáry typu "JŽ" a "JŽL" jsou vyráběny z kvalitních ocelových trubek podle evropské normy EN 40 - 5.
Stožár "JŽ a JŽ L" pro ČD je osazen výložníkem typu V 1 - 900.
Příslušenství stožáru JŽ a JŽ L pro ČD - navíjedlo, lanko, mísa, klika a stožárová rozvodnice - není součástí stožáru.
